Generator Gas Dryer (GGD)
发电机气体干燥器
简介:
发电机内部的水、油和其它污染物会引起腐蚀，会导致发电机主要部件故障、线圈短路、增加风摩损耗和降低效率。E-One公司生产的新一代GGD型气体干燥器，采用双露点检测、根据露点自动切换、采用开放式再生等新技术，在发电机运行的整个过程中，可以保障氢气的纯度，并彻底去除冷却氢气中的污染物，降低停机的可能性，大大提高系统效率。
GGD的特色
l
高运行效率
l
高安全性
l
高可靠性
l
高精度
l
彻底去除污染物
l
多微处理器电子系统
l
技术参数
l
GGD结构示意
l
再生方式的革命
l
E/One的GGD与通用干燥器性能比较
E/ONE公司生产的所有产品均符合ISO9001质量体系标准。
中 国 总 代 理
North American Advanced
Technologies, Inc.
1772 Woodcrest Drive Concord，CA 94521，U.S.A
Tel: 001-925-680-9618?Fax: 001-925-969-7558
info-us@naadvancedtech.com
www.naadvancedtech.com
诺斯美电子技术（上海）有限公司
上海市闸北区南山路100号1101室 邮编：200070
Tel: 86-21-5100-5180?Fax:
86-21-5100-5181
info-shanghai@naadvancedtech.com
高运行效率：
由于氢气的一系列优良特性，现代化大容量汽轮发电机广泛地采用氢气作为冷却媒介。但氢气纯度的微小降低都将引起风磨损耗急剧上升，导致发电机运行成本显著提高，美学者对此作了详细分析。GGD采用先进的表面吸附型分子筛作吸附剂，吸附效率高；GGD可设置所希望得到的露点，通过露点传感器测量出入口露点，自动控制干燥塔的干燥、切换、再生，既可保证系统内氢气的纯度，又可确保干燥器具有最佳作业效率。
高安全性：
由于氢气和氧气混合后有产生爆炸的危险，设备又工作在高压可燃环境下。GGD定制了专用的防爆氢气吹风机和电动机，在绝对安全的条件下，大幅度提高了氢气流量。GGD本身又为阻燃结构，系统采用了本安型防火、防爆设计,
严格执行欧洲安全标准（Ex
IIC, CE）,确保运行安全可靠。
高可靠性：
GGD气体干燥器采用分子筛干燥剂去除湿气。GGD在入口处增加
了一个油气分离器，防止油渍等污染物进入干燥器，确保了分子筛的效能；出口处增加过滤器，防止吸附剂碎片进入发电机或气体管道，确保了系统的可靠运行。
高精度:
露点检测仪测量精度高；按露点的设定自动进行切换，保证氢气纯度，从而保证高运行效率。
彻底去除污染物：
GGD开启再生式气体干燥器是从再生筒内去除油污、湿气最有效的方法，与封闭再生式干燥器相比，它可以通过提高再生温度，使吸附剂再生得更彻底；它将再生气体完全放空，彻底排除了污染；它不需要提供冷却水，节省了设备投资和运行费用，也更适合缺水地区使用。开启再生式系统在再生时要消耗一些氢气，再生周期为15-30天，每次再生大约（2-3）小时，一次再生共约消耗氢气6立方米，平均漏氢量远低于国家标准所允许的漏氢量（8立方米/天）。
多微处理器电子系统：
GGA采用多微处理器技术，分别组成测量、校正模式选择，传感器与控制，报警接触，出错记录，系统输入/输出，校准和自诊断等子系统。
发电机气体干燥器(GGD)技术参数：
|
电子系统 |
电动机 |
|
输入电压 |
120/240 VAC 单相 |
输入电压 |
380/400/415/460 VAC
三相 |
|
输入频率 |
47 to 63 Hz |
输入频率 |
50/60 Hz |
|
输入功率 |
30 W |
输入功率 |
1800 W |
|
启动电流 |
0.5 A |
启动电流 |
3.5 A |
|
|
|
环境温度 |
32
℉-125℉ (0 ℃- 52℃
) |
|
|
|
最大气压 |
100 psi（0.689MPa） |
|
加热器 |
周边环境 |
Zone II, Group II H2 |
|
输入电压 |
380/400/415/460 VAC
三相 |
输出告警 |
5A @ 250 VAC |
|
输入频率 |
50/60 Hz |
5A @ 30 VDC |
|
输入功率 |
1800 W |
100 mA @ 125 VDC |
|
启动电流 |
3.5 A |
露点高：NO and NC |
|
特点 |
加热均匀
|
故
障：NO and NC |
|
|
|
输出信号 |
4-20 mA 电流输出 |
|
|
|
输入露点 |
|
|
|
输出露点 |

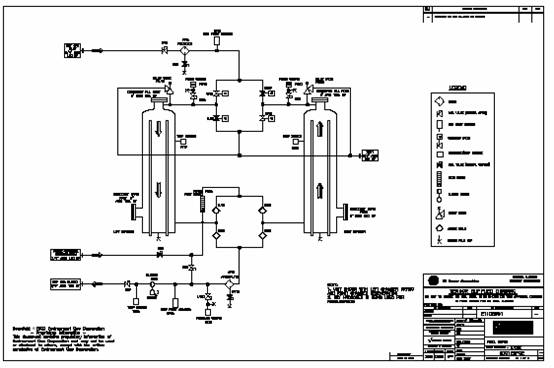

GGD结构示意
再生方式的革命
双塔型氢气干燥器再生方式的革命
双塔型氢气干燥器采用一塔工作、一塔再生循环交替的工作方式对发电机内的氢气进行连续在线干燥。目前，大多数氢气干燥器均采用闭环再生的方式，即对需要再生的干燥塔充分加热，使之释放出工作时吸附的水气和污染物，用气流带出，再用水冷却气流，使其中大部分水汽冷凝成液态析出，冷却后的气流再进入循环。显然，受冷却温度限制，这部分气流中将仍然含有不少水汽和污染物，限制了回路中氢气纯度的进一步提高。
据美国西屋公司资料介绍，氢气纯度每提高一个百分点，通过减少风摩损耗等途径，每年可节省二万八仟多美元（见附件） 。
e-one 公司于2002年推出的新一代双塔型氢气干燥器采用开环方式进行再生，将再生塔释放出水气和污染物全部排空，彻底清除了干燥塔工作时所吸附的污染和水气，大幅度提高回路中氢气纯度；同时也省去了水冷却系统，降低了运转费用。其代价只是多消耗了少量氢气（每次再生约放空6-10M3的回路氢气）。由于再生彻底，再生塔每次可连续工作15天以上，甚至30天（强制切换）。因而，这种再生方法在全年运行中，所消耗的氢气是非常有限的。（平均每天少于1M3，而300MW机组允许漏氢量为：8
m3/24h）由于氢气纯度的提高，风摩损耗的减少，其经济效益十分明显。
e-one
公司的新一代双塔型氢气干燥器改变了过去双塔定时切换的工作方式，通过对进出口露点的设定和监测，进行自动切换，使系统始终处于稳定的最佳运行状态，保证氢气纯度的提高，效果十分理想。
E/One的GGD与通用干燥器性能比较
|
|
e-one公司 GGD
|
通用型氢气干燥器
|
|
1
|
配备干燥器入口、出口两套露点测试仪
|
没有
|
|
2
|
有两种切换模式：根据露点切换干燥塔工作状态或定时切换
|
仅有定时切换（已趋于淘汰）
|
|
3
|
用多个微处理机进行检测控制
|
逻辑程控（功能简易、有限）
|
|
4
|
有自动诊断功能
|
无
|
|
5
|
增设防爆氢气吹风机，压头大，适应性广
|
仅有氢气风扇，压头小
|
|
6
|
通过欧洲安全标准认证（ATEX）
|
没有
|
|
7
|
干燥塔开环再生，可最有效地除湿和去除污染
|
闭环再生，除湿效率低，残留污染不断积累
|
|
8
|
不需冷却水系统
|
需冷却水
|
|
9
|
每个干燥塔设三个加热器，加热均匀，功耗小
|
每个干燥塔只设一个加热器，功耗大，加热不均匀
|
|
10
|
采用世界上最先进的吸附剂
|
活性氧化铝
|
|
11
|
可有效防止油污染
|
|
|
12
|
售后技术服务及时、全面
|
|
|
13
|
有GE图号，有上海汽发技术协议
|
|
诺斯美电子技术（上海）有限公司
技术服务部
